电流互感器在线校准方案设计

发布时间:2022-01-20 作者:齐小波 刘海波 程伟 范小飞 来源:本站 浏览:4494
一、电流互感器在线校准基本原理

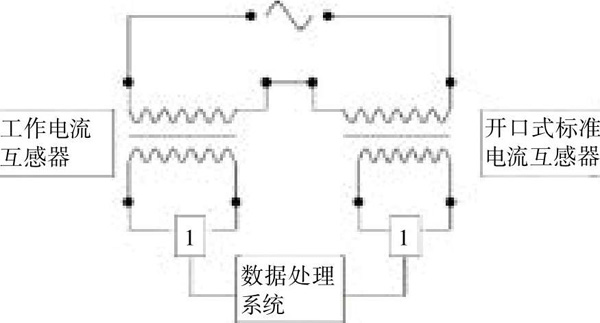

图1方案一基本原理图

方案一:图1为电流互感器在线校准系统方案一基本原理图,它主要由标准电流互感器、无线数据采集发射装置和数据处理系统三部分组成。校准现场运用一台准确度为0.01%的开口式标准电流互感器与被检电流互感器进行比对,每台互感器均连接无线数据传输装置,采集数据进入数据处理系统,实时监控工作互感器的运行状况并进行误差分析。

图2 方案二基本原理图

方案二:图2为电流互感器在线校准系统方案二基本原理图,它也是由标准电流互感器、无线数据采集发射装置和数据处理系统三部分组成,但采用另一种接线方法,校准现场运用一台准确度为0.01%的开口式标准电流互感器与被检电流互感器进行比对。工作电流互感器采用直接接入数据处理装置的方法,而标准电流互感器连接无线数据传输装置,采集数据进入数据处理系统,实时监控工作互感器的运行状况并进行误差分析。

方案一工作电流互感器与标准电流互感器均连接无线传输装置,完全采用无线接入方式,操作更为高效方便,相对来说成本更高。方案二工作电流互感器采用直接接入方式,标准电流互感器连接无线传输装置,能节约成本,也可在一定程度实现在线计量。但由于还存在传统的有线连接方式,不利于后期在线计量网络的形成。

因此,综合考虑,我们认为采用方案一的工作方式更有利于远程在线计量的实现,以及智能计量网络的构架。

二、在线校准方法设计

图3 在线校准设计图

根据在线校准的基本方法原理,本文设计了一种互感器在线校准方法,具体设计如图3所示。图中,开口式标准电流互感器通过接收工作电流互感器实时传输的数据与标准值进行比对,将比对数据进行相应的误差分析,并通过无线信号传输至网络平台。根据互感器的编号查询,即可实现供电公司、计量机构、用户三方同时监测互感器实时运转情况,其中计量机构有权对历史数据进行查询和分析,保证电能分析的准确和公正。

三、结论

在大数据时代,生产数据的实时监控和分析对企业和国家的未来具有十分重要的意义。在线校准和在线计量是未来计量行业发展的趋势。电作为一种商品,其计量的准确与否直接关系到生产企业的生产成本、生产效率以及人民的生活质量。本文设计的互感器在线校准方法,通过无线传输等互联网技术,实现了互感器的在线校准和监测,可及时发现互感器误差异常,同时开口式标准互感器便于安装与拆卸,对标准互感器的周期检定不会影响生产企业的正常运转,极大提高了企业的生产效率。


本文刊发于《华体会体育中国首页 》杂志2019年第5期

作者:湖北省襄阳市计量检定测试所齐小波 刘海波 程伟 范小飞
